Толщиномер защитных покрытий всех типов Константа К5
Цену уточняйте
Под заказ
Характеристики
Тип
Толщиномер
Метод контроля
Электрический
Назначение
Другое
Описание

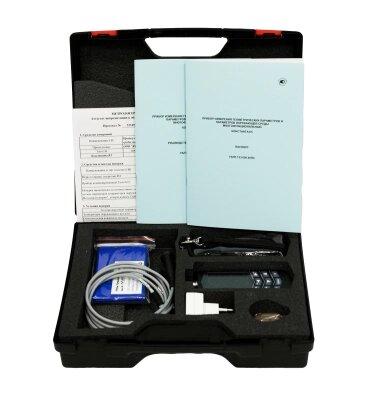

Комплектация - преобразователь ИД0
Измерение толщины:
- диэлектрических (лакокрасочных, эмалевых, порошковых, мастичных, пластиковых, тефлоновых, анодноокисных, фосфатных и т.д.) покрытий на изделиях из черных и цветных металлов;
- металлических неферромагнитных (цинковых, хромовых, кадмиевых и т.д.) покрытий на изделиях из черных металлов;
- неферромагнитных покрытий на внутренних поверхностях труб и цилиндрических изделий;
- многослойных покрытий;
- стенок крупногабаритных изделий из стекло- и углепластиков в процессе формования и сдачи и при одностороннем доступе;
- защитного слоя бетона до арматуры с возможностью определения расположения арматуры в железобетонных конструкциях.
Контроль параметров:
- шероховатости поверхности после пескоструйной или дробеструйной обработки;
- влажности воздуха, температуры воздуха и поверхности металла, температуры точки росы, разности температур металла и точки росы.
использование комбинации импульсного индукционного и вихретокового частотного (параметрического) методов получения первичной информации

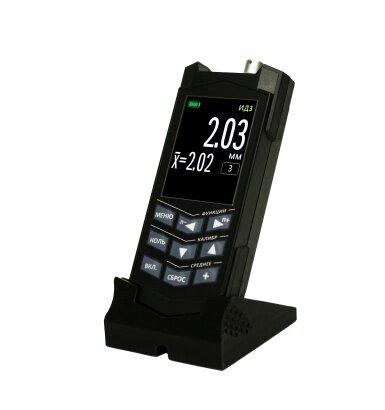

цветной TFT дисплей с диагональю 2.4” и встроенная Li-Ion аккумуляторная батарея
ударопрочный эргономичный корпус с прорезиненными вставками, износостойкое стекло
отсутствие температурного и временного дрейфа показаний
возможность проведения измерений с усреднением
возможность контроля покрытий на изделиях с повышенной шероховатостью, малоразмерных деталях и деталях с малыми радиусами кривизны, на внутренних поверхностях полых изделий
большое количество износостойких малогабаритных преобразователей различного назначения с алгоритмами работы, исключающими влияние износа на погрешность измерения
хранение градуировочных характеристик во встроенной памяти преобразователя, что исключает необходимость настройки прибора у изготовителя при приобретении дополнительных преобразователей
автоматическое сохранение параметров последней калибровки преобразователя
сохранение результатов измерений в энергонезависимой памяти прибора с возможностью их последующей передачи в ПК, статистической обработки и хранения с использованием программы Constanta-Data
автоматическое выключение питания через настраиваемый интервал времени автовыключения после окончания измерений
| Диапазон измеряемых толщин, мм | 0-120 (в зависимости от подключенного преобразователя) | |
| Число преобразователей | не ограничено (по выбору заказчика) | |
| Методы калибровки | — ноль-калибровка на непокрытом основании — двухточечная | |
| Количество ячеек памяти результатов измерения | 500 | |
| Связь с ПК | канал USB 2.0 | |
| Время непрерывной работы, не менее, ч | 12 | |
| Питание: встроенный Li-Ion аккумулятор, В | 3,7-4,2 | |
| Время заряда, ч | 4 | |
| Рабочие условия эксплуатации — температура окружающего воздуха, °C: | ||
| — для прибора | -30…+40 | |
| — для преобразователей | -40…+50 (до +350 для высокотемпературных преобразователей при кратковременном контакте) | |
| Габаритные размеры, мм | 125×55×20 | |
| Масса электронного блока, г | 250 | |
Магнитоиндукционные преобразователи серии ИД
| ИД0 | 0-0,3 | ≤ ±(0,01T+0,001) | 1/4,5 | <3 | Ø9×115 | |
| ИД1 | 0-0,3 | ≤ ±(0,01T+0,001) | 1/4,5 | <3 | Ø9×65 | |
| ИД2 | 0-3 | 0-1 мм: ≤ ±(0,015T+0,001) 1-3 мм: ≤ ±0,02T | 1,5/9 | 6 | Ø18×86 | |
| ИД3 | 0-6 | 0-1 мм: ≤ ±(0,015T+0,005) 1-6 мм: ≤ ±0,02T | 2,5/10,5 | 8 | Ø18×86 | |
| ИД4 | 0-8 | 0-1 мм: ≤ ±(0,015T+0,005) 1-8 мм: ≤ ±0,02T | 5/18,5 | 12 | Ø21×86 | |
| ИД5 | 0-10 | 0-1 мм: ≤ ±(0,015T+0,005) 1-10 мм: ≤ ±0,02T | 7/57 | 17 | Ø23×88 | |
Вихретоковые частотные (параметрические) преобразователи серии ПД
| ПД0 | 0-0,3 | ≤ ±(0,01T+0,001) | 2/12 | 1,5 | Ø18×86 | |
| ПД1 | 0-2 | 0-1 мм: ≤ ±(0,015T+0,001) 1-2 мм: ≤ ±0,02T | 4/12 | 4,7 | Ø18×86 | |
| ПД2 | 0-15 | 0-10 мм: ≤ ±(0,015T+0,01) 10-15 мм: ≤ ±0,02T | 5/12 | 20 | Ø18×86 | |
| ПД3 | 0-30 | 0-10 мм: ≤ ±(0,015T+0,05) 10-30 мм: ≤ ±0,02T | 15/45 | 40 | Ø23×87 | |
| ПД4 | 0-70 | 0-10 мм: ≤ ±(0,015T+0,1) 10-70 мм: ≤ ±0,02T | 50/150 | 80 | Ø45×50 | |
| ПД5 | 0-90 | 0-10 мм: ≤ ±(0,015T+0,3) 10-90 мм: ≤ ±0,02T | 80/270 | 90 | Ø80×60 | |
| ПД6 | 0-120 | 0-10 мм: ≤ ±(0,015T+0,3) 10-120 мм: ≤ ±0,02T | 120/350 | 120 | Ø90×60 | |
Преобразователи измерения толщины бетона серии ДА
| ДА1 | 0-70 | ≤ ±(0,03Т+0,1) | 90 | — | 35×35×140 | |
| ДА2 | 0-120 | 0-10 мм: ≤ ±(0,05Т+0,1) 10-120 мм: ≤ ±0,05Т | 140 | — | 35×35×180 | |
Преобразователи для контроля параметров окружающей среды и условий нанесения покрытий
| ДШ | глубины пазов: 0-0,3 мм | ≤ ±(0,02Т+0,001) мм | Ø18×86 | |||
| ДВТР | температуры воздуха: -10…+40 °C относительной влажности воздуха: 5-90 % | ≤ ±3 °C ≤ ±3 % | Ø16,5×32 | |||
| КД | температуры поверхности металла: -40…+85 °С | ≤ ±3 °С | Ø18×86 | |||
| ДКУ | температуры воздуха: -10…+40 °С температуры поверхности металла: -40…+85 °С относительной влажности воздуха: 5-90 % | ≤ ±3 °C ≤ ±3 % | Ø16,5×32/Ø18×86 | |||
Специализированные преобразователи
| ИД1 с насадками | Исполнение преобразователя ИД1 с двумя типами съемных насадок для измерения толщины неферромагнитных покрытий на ферромагнитных деталях с малыми радиусами кривизны поверхности и в труднодоступных местах сложнопрофильных изделий |
| ИД2-мини | Исполнение преобразователя ИД2 с уменьшенными габаритами для измерения толщины неферромагнитных покрытий на ферромагнитных малоразмерных деталях и в труднодоступных местах сложнопрофильных изделий |
| ИДх / ПДх / ФДх (L90) | Г-образное исполнение преобразователей серии ИД, ПД, ФД для измерения толщины покрытий на внутренних поверхностях отверстий и пазов и в других труднодоступных местах |
| ИДх / ПДх / ФДх (Т) | Исполнение преобразователей серии ИД, ПД, ФД для измерения толщины покрытий внутри труб диаметром от 14 мм |
| ИД1 (Р) | Исполнение преобразователя ИД1 с резьбовыми насадками для измерения толщины неферромагнитных покрытий на треугольных и трапециидальных резьбах стальных труб, муфт и других изделий |
| ИДх / ПДх (Б) | Исполнение преобразователей серии ИД, ПД с боковым выводом кабеля для измерения толщины покрытий внутри труб, отверстий и на прочих поверхностях, где применение стандартного прямого преобразователя невозможно |
| ИДх (ВТ) | Высокотемпературное исполнение преобразователей серии ИД для измерения толщины неферромагнитных покрытий на ферромагнитных изделиях, нагретых до высоких температур (до +350 °С) |
| ИДх / ПДх (М) | Исполнение преобразователей серии ИД, ПД для измерения толщины неотвержденного («мокрого») слоя покрытия |
| ИДх / ПДх (П) | Подводное исполнение преобразователей серии ИД, ПД для измерения толщины покрытий на ферро- и неферромагнитных изделиях в пресных и соленых водах на глубине до 30 м |
| ИДх (Ш) | Исполнение преобразователей серии ИД с малогабаритным измерительным элементом, расположенным на шарнире, для измерения толщины неферромагнитных покрытий в труднодоступных местах сложнопрофильных ферромагнитных изделий |
| ПД-УКМ | Исполнение преобразователя для измерения толщины специализированных диэлектрических покрытий на изделиях из углеродных композиционных материалов (УКМ) |
| ФД-УКМ | Исполнение преобразователя для измерения толщины изделий из углеродных композиционных материалов (УКМ) |
| ИД6 экранный | Исполнение преобразователя для измерения толщины неферромагнитных изделий при наличии к ним двустороннего доступа |
| ПД-РТИ | Исполнение преобразователя для измерения толщины неэлектропроводящих листовых материалов с нормируемым усилием прижатия |
